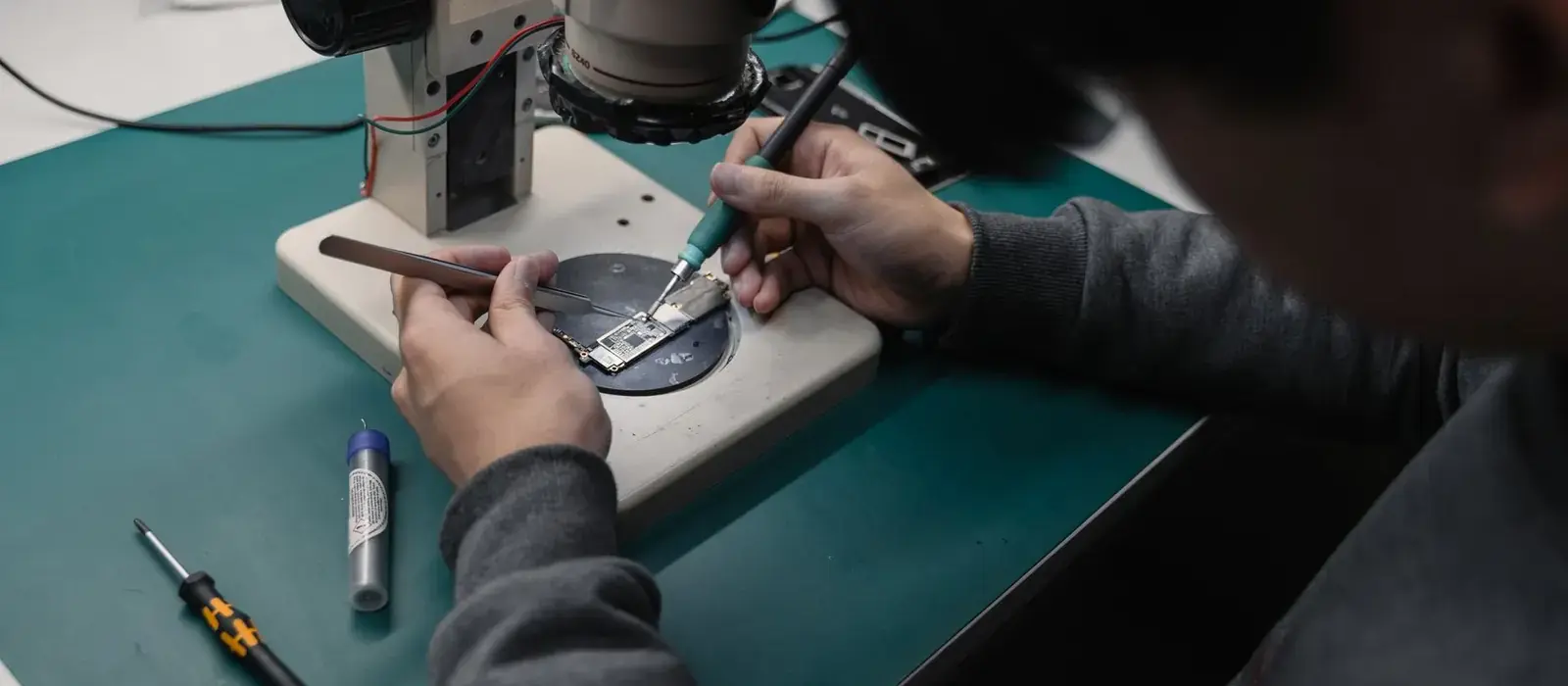

Ein Lötmikroskop soll Dir kleine Bauteile groß zeigen und dabei Platz für Lötkolben, Pinzette und Lötzinn lassen. Genau an diesem zweiten Punkt scheitern viele Geräte, die als „Lötmikroskop“ verkauft werden. Ein Mikroskop mit 5 mm Abstand zwischen Objektiv und Platine ist gut zum Anschauen, aber nicht zum Löten. Deshalb steht in diesem Vergleich nicht die höchste Vergrößerung vorn, sondern die nutzbare Arbeitsfläche unter dem Objektiv.

Wir vergleichen fünf Geräte aus zwei Bauarten: ein Stereo-Zoommikroskop mit Okularen und vier Digitalmikroskope mit Bildschirm. Das sind die beiden Wege, auf denen Elektroniker, Handy-Reparateure und Modellbauer heute SMD-Teile (SMD steht für „surface mounted device“, also oberflächenmontiertes Bauteil) bearbeiten. Welche Bauart besser passt, hängt von Deiner Hand-Auge-Koordination, Deinem Platz und davon ab, wie viel Bildverzögerung Du akzeptierst. Die Vergleichstabelle zeigt zuerst die Daten, danach folgen Einordnung und Entscheidungshilfe.

Worauf es beim Lötmikroskop wirklich ankommt

Fünf Eigenschaften entscheiden, ob ein Gerät zum Löten taugt. Sie stehen in dieser Reihenfolge, weil die ersten drei sich später nicht mehr korrigieren lassen.

1. Arbeitsabstand: der freie Raum zwischen Objektiv und Objekt.
2. Bildverzögerung: die Zeit zwischen Bewegung und Anzeige auf dem Bildschirm.
3. Räumliches Sehen: ob Du Höhenunterschiede erkennst, etwa wo die Lötspitze steht.
4. Licht: gleichmäßig, aber nicht blendend auf glänzendem Lot.
5. Ergonomie: Sitzhaltung und Ermüdung bei längeren Sitzungen.

Arbeitsabstand: Wie viel Platz braucht der Lötkolben?

Der Arbeitsabstand (englisch „working distance“) ist der Abstand zwischen dem unteren Rand des Objektivs und dem Objekt, bei dem das Bild scharf ist. Im Glossar steht er unter Arbeitsabstand. Beim Löten muss der Kolben samt Hand in diesen Raum passen, außerdem das Lot und die Pinzette. Eine feste Zahl für „genug“ gibt es nicht, weil Kolbenformen und Haltungen variieren. Als Faustregel der Redaktion sollten es deutlich mehr als 5 cm sein; Geräte mit einigen Zentimetern mehr sind spürbar angenehmer.

Die Zahlen aus den Herstellerangaben dieser Liste zeigen, wie stark sich das unterscheidet. Das Swift-Stereomikroskop nennt 100 mm Standardabstand, 165 mm mit dem 0,5x-Zusatzobjektiv und nur 30 mm mit dem 2x-Zusatzobjektiv. Der Hersteller empfiehlt die 30-mm-Variante ausdrücklich für die Detailprüfung von SMD, Pins und Lötstellen, nicht für die Arbeit mit dem Kolben. Das Andonstar AD210 nennt einen einstellbaren Arbeitsabstand von 1 bis 26 cm. Das ist ein weiter Bereich, der in der Praxis davon abhängt, wie hoch Du die Kamera am Ständer fährst.

Was zeigt wie viel? Bauteilgrößen als Maßstab

Als Referenz für die benötigte Vergrößerung dienen die Bauformen von SMD-Widerständen und -Kondensatoren. Nach der Übersicht in der Wikipedia zu Chip-Bauformen (Inch-Codes) messen:

Die rechten Spalten sind einfache Rechnungen: Die Vergrößerung multipliziert die reale Größe, bezogen auf die deutliche Sehweite von 25 cm. Nach unserer Einschätzung genügen für 0603 und 0402 schon 7x bis 20x, während 0201 und 01005 eher 20x bis 45x brauchen. Das deckt sich mit dem Standardbereich des Swift-Zooms von 7x bis 45x. Vergrößerungen von 100x und mehr, wie sie auf Digitalmikroskop-Seiten stehen, brauchst Du für Lötarbeiten selten. Sie sind eher für Prüfungen von Lötbrücken, Rissen und Pads gedacht.

Warum Wärme den Abstand mitbestimmt

Beim Weichlöten schmilzt bleihaltiges Lot bei rund 183 °C, bleifreies Lot auf Basis von Zinn, Silber und Kupfer bei rund 217 °C. Die Spitzen von Lötkolben stehen deshalb je nach Lot meist bei 350 °C und mehr; JLCPCB nennt für Handlöten etwa 350 °C bei bleihaltigem und 380 bis 400 °C bei bleifreiem Lot. Die Wärme steigt zum Objektiv auf. Je dichter ein Objektiv über der Arbeitsstelle sitzt, desto mehr Hitze und Flussmittel-Dampf erreichen es. Ein größerer Arbeitsabstand schützt also auch die Linse und die Kamera. Besonders Digitalmikroskope mit Kunststoffgehäuse sollten nicht dicht über heißen Stellen stehen.

Stereo-Zoommikroskop oder Digitalmikroskop mit Bildschirm?

Die beiden Bauarten sind keine Konkurrenten um denselben Platz, sondern lösen das Problem unterschiedlich. Ein Stereo-Zoommikroskop hat zwei getrennte Strahlengänge für beide Augen. Das Greenough-Prinzip, bei dem zwei Objektive um etwa 14 Grad gegeneinander geneigt sind, liefert ein räumliches Bild ohne elektronische Verzögerung. Ein Digitalmikroskop zeigt ein flaches Bild auf einem Bildschirm; dafür sitzt Du aufrecht und kannst das Bild von mehreren Personen betrachten lassen.

Bildverzögerung bei Digitalmikroskopen: Wie viel ist zu viel?

Zwischen Bewegung und Bildanzeige liegt bei jedem Digitalmikroskop eine Kette: Der Sensor belichtet ein Bild, der Prozessor verarbeitet es, die Schnittstelle überträgt es, der Bildschirm zeichnet es. Bei 30 Bildern pro Sekunde dauert allein ein Bild gut 33 Millisekunden, bei 60 Bildern pro Sekunde rund 17 Millisekunden. Werden mehrere Bilder zwischengespeichert, summiert sich das auf einen Bruchteil einer Sekunde. Das fällt nicht beim Betrachten auf, wohl aber, wenn Du die Lötspitze führst: Das Auge sieht die Spitze später, als die Hand sie bewegt. Gerade bei kleinen Bewegungen entsteht das Gefühl, durch Gummi zu arbeiten.

Die Herstellerangaben dieser Liste nennen keine Latenzwerte. Du kannst die Verzögerung vor dem Kauf nur indirekt einschätzen: Eine HDMI-Verbindung zu einem Monitor kann schneller sein als eine PC-Software mit Videoverarbeitung, vorausgesetzt der Monitor selbst arbeitet ohne Bildnachbearbeitung. Fernseher und Monitore bieten oft einen Spiel- oder PC-Modus, der die Bildnachbearbeitung abschaltet. Bei Geräten mit eingebautem Display entfällt der HDMI-Weg, dafür bestimmt der interne Prozessor das Tempo. Wenn Du viel lötest, lohnt sich ein Stereomikroskop, weil dort die Verzögerung grundsätzlich entfällt.

Räumliches Sehen: Warum Höhe zählt

Beim Löten brauchst Du Höhenwahrnehmung: Wie weit steht die Spitze über dem Pad? Ist der Pin schon aufgesetzt? Ein Stereomikroskop liefert dafür zwei leicht verschiedene Bilder und Dein Gehirn macht daraus Tiefe. Ein Digitalmikroskop hat nur eine Kamera; Tiefe musst Du aus Schatten und Schärfeverlauf schließen. Das lernt man, es bleibt aber Ermüdung und gelegentliches Danebenstechen. Mit etwas Übung gewöhnt man sich an das flache Bild. Für eine Einführung ins Stereo-Prinzip siehe Stereomikroskope im Vergleich und den Vergleich Stereomikroskop gegen Lichtmikroskop.

Die Modelle im Überblick

Das Ranking folgt den Kriterien Arbeitsabstand und Nutzbarkeit beim Löten, Optik und reale Vergrößerung, Licht, Mechanik und Zielgruppe. Die Daten stammen aus den Herstellerangaben der Amazon-Produktseiten.

1. SWIFT Trinokulares Stereo-Zoommikroskop 3,5x bis 90x: unsere Empfehlung

Das Swift-Set ist die einzige echte Stereo-Lösung der Liste. Es hat einen stufenlosen Zoom von 0,7x bis 4,5x (6,4:1) mit Rastpunkten, dazu Okulare 10x und 0,5x/2x-Zusatzobjektive. Daraus ergeben sich laut Hersteller die Bereiche 7x bis 45x im Standard, 3,5x bis 22,5x mit 0,5x und 14x bis 90x mit 2x. Der Arbeitsabstand liegt bei 100 mm, bei 165 mm mit dem 0,5x-Objektiv und bei 30 mm mit dem 2x-Objektiv.

Dazu kommen ein 56-LED-Ringlicht (Durchmesser 61 mm, 6000 bis 7000 K, Netzteil 12 V liegt bei), ein stabiler Metallständer mit 32-mm-Säule und ein Fokusweg von 50 mm. Der Einblick ist 45 Grad geneigt, der Kopf lässt sich um 360 Grad drehen, der Pupillenabstand passt von 54 bis 76 mm, der Dioptrienausgleich beträgt ±5. Trinokular heißt, dass ein dritter Tubus für eine Kamera mit φ23,2-mm-Adapter vorhanden ist; eine Kamera selbst ist nicht im Lieferumfang genannt.

Der Nachteil ist die Einarbeitung. Wer noch nie durch ein Stereomikroskop geschaut hat, muss Pupillenabstand und Dioptrie einstellen. Außerdem braucht das Gerät Platz auf dem Tisch. Wer das akzeptiert, bekommt das flexibelste Werkzeug zum Löten. Das Ringlicht kann auf glänzendem Lot spiegeln, dazu unten mehr.

2. Andonstar AD210: viel Platz und großer Bildschirm

Das AD210 setzt auf einen 10,1 Zoll großen IPS-Bildschirm mit 178 Grad Blickwinkel, 1080p-Video und 12-Megapixel-Fotos. Entscheidend für das Löten ist der aktualisierte Metallständer mit einstellbarem Arbeitsabstand von 1 bis 26 cm und direkter vertikaler Bewegung. Die größere Basis und eine Höhe bis etwa 12,6 Zoll (rund 32 cm) sollen laut Hersteller für Stabilität sorgen. Als Zusatz liegt eine Bodenbeleuchtung bei, die Durchlicht für biologische Objektträger liefert.

Warum Rang 2? Weil das Gerät das Platzproblem direkt löst und der Bildschirm zum Mitarbeiten ausreichend groß ist. Es richtet sich laut Hersteller zugleich an Münzsammler und biologische Beobachtung, ist also kein reines Lötwerkzeug. Die Vergrößerung ist in der Listenbeschreibung nicht beziffert, wir führen sie als „k. A.“. Die Bildverzögerung ist ebenfalls nicht angegeben, was für ein Gerät, das zum Löten angeboten wird, schade ist.

3. TOMLOV TM3K-AF Flex: Autofokus und Schwanenhalslicht

Das TOMLOV-Gerät hat einen 7-Zoll-IPS-Bildschirm, einen 38-Megapixel-Sensor mit 3K-Auflösung, HDMI-Ausgang und einen Autofokus, der laut Hersteller in etwa zwei Sekunden scharf stellt. Zwei Fokusabstände lassen sich als P1 und P2 speichern. Der flexible Arm („Gen-6“) lässt sich ohne Drehknöpfe in alle Richtungen bewegen. Zwei Schwanenhals-LEDs liefern Licht, dessen Helligkeit und Blende sich einstellen lassen.

Für das Löten ist der flexible Arm eine Stärke, denn Du bringst die Kamera mit einer Hand in Position. Der Autofokus ist Fluch und Segen. Er hilft, wenn Du zwischen zwei bekannten Abständen wechselst, kann aber stören, wenn die Lötspitze ins Bild fährt und neu fokussiert wird. Prüfe, ob sich der Autofokus festsetzen lässt. Die 2000x-Angabe ist Marketing; sie beschreibt die Bildschirmvergrößerung, nicht die Auflösung. Arbeitsabstand und Gewicht fehlen in der Beschreibung.

4. Andonstar AD246S-M: drei Objektive und HDMI

Das AD246S-M wird mit drei Objektiven geliefert: Objektiv L (60x bis 240x) zum Löten und Reparieren, Objektiv A (18x bis 720x) für Münzen, Teile, Pflanzen und Steine und Objektiv D (1800x bis 2040x) für biologische Objektträger. Es hat einen 7-Zoll-Bildschirm, nimmt in 2160p (UHD) auf und gibt per HDMI aus. Der Metallständer ist laut Hersteller in beiden Richtungen und im Winkel verstellbar und für Hochtemperaturumgebungen wie Löten gedacht. Per Software lassen sich Messungen am PC durchführen.

Die Einordnung ist zweigeteilt. Als flexibles Kit für verschiedene Aufgaben ist es interessant. Als reines Lötgerät ist es zweite Wahl, weil das Löt-Objektiv L bereits bei 60x beginnt und damit einen höheren Mindestzoom hat als nötig. Die 1800x bis 2040x des Objektivs D liegen jenseits aller physikalischen Sinnhaftigkeit: Selbst Ölimmersionsobjektive erreichen eine numerische Apertur von etwa 1,4, nach der Faustregel also höchstens rund 1400x förderliche Vergrößerung. Alles darüber ist leere Vergrößerung. Beleuchtung, Gewicht und Arbeitsabstand fehlen in der Beschreibung.

5. Leipan Digitalmikroskop 10,1 Zoll mit Fernbedienung

Das Leipan-Gerät bietet einen 10,1-Zoll-IPS-Bildschirm mit 178 Grad Blickwinkel, bis zu 1200x Vergrößerung laut Hersteller und eine kabellose Fernbedienung für Aufnahmen. Die Beleuchtung besteht aus 8 dimmbaren LEDs und zwei biegsamen Schwanenhals-Leuchten. Es arbeitet mit Windows 7 bis 11 und mit Mac OS X ab Version 12 zusammen.

Die Fernbedienung ist ein Pluspunkt für Aufnahmen, weil das Gerät dabei nicht berührt wird. Beim Löten bringt sie dagegen wenig. Beschreibungen zu Ständer, Arbeitsabstand, Gewicht und Kamerasensor fehlen in der Herstellerbeschreibung, und die Auflösung ist nicht beziffert. Deshalb steht das Gerät auf Rang 5: nicht, weil es schlechter wäre, sondern weil die Datenlage für die Kernfrage Arbeitsabstand zu dünn ist.

Ergonomie und Licht am Arbeitsplatz

Sitzhaltung

Das Swift-Stereomikroskop neigt den Einblick um 45 Grad und lässt den Kopf um 360 Grad drehen, sodass Du den Okularblock Deiner Sitzposition anpasst. Das reduziert Nackenbelastung gegenüber einem senkrechten Einblick. Bei Digitalmikroskopen sitzt Du aufrechter, musst aber den Monitor auf Augenhöhe stellen, damit der Blick nicht dauerhaft nach unten geht. Plane etwa 40 bis 60 cm Abstand zum Bildschirm; bei 10,1 Zoll ist das angenehmer als bei 7 Zoll.

Ringlicht oder Schwanenhals?

Ein Ringlicht beleuchtet gleichmäßig aus der Achse des Objektivs. Es vermeidet Schatten, erzeugt aber auf glänzendem Lot und blanken Pads helle Reflexe, die Details überstrahlen. Schwanenhals-Leuchten wie bei TOMLOV und Leipan lassen sich schräg stellen, das kann Reflexe vermeiden. Welches Licht besser ist, hängt von Deiner Arbeit ab: Für Bestückung und Rework mit viel flachem Licht ist ein Ringlicht angenehm. Für Prüfungen von Lötstellen, bei denen Reflexe stören, helfen schräge Leuchten. Mehr zu Lichtquellen findest Du in Mikroskop-Beleuchtung.

Absaugung und Sicherheit

Beim Löten entsteht Dampf aus Flussmittel. Eine kleine Absaugung neben dem Arbeitsplatz ist sinnvoll, ebenso eine feuerfeste Unterlage. Ein Lötmikroskop ersetzt weder das eine noch das andere. Bei längerer Arbeit am Bildschirm oder am Okular helfen regelmäßige Pausen, damit die Augen entspannen.

Kaufkriterien im Überblick

So haben wir verglichen

Wir haben die Geräte nicht selbst in der Hand gehabt. Der Vergleich beruht auf den Herstellerangaben der Produktseiten, auf der Wikipedia-Übersicht zu Chip-Bauformen und auf allgemein bekannter Optik. Die fünf Kriterien: reale optische Leistung und Vergrößerung, Arbeitsabstand und Eignung zum Löten, Beleuchtung, Mechanik und Ständer, Zielgruppe. Marketingzahlen wie „2000x“ rechnen wir mit der förderlichen Vergrößerung gegen, die laut Microscope World zwischen dem 500- und 1000-Fachen der numerischen Apertur liegt. Fehlen Angaben, steht „k. A.“. Die ganze Vorgehensweise steht auf der Seite Methodik.

Fehler beim Kauf eines Lötmikroskops

1. Nur auf die Vergrößerung achten. 1200x oder 2000x klingen nach Leistung, helfen beim Löten aber nicht. Wichtig ist der Arbeitsabstand bei der Vergrößerung, die Du wirklich nutzt.
2. Bildverzögerung ignorieren. Gerade bei Bildschirmgeräten merkst Du die Latenz erst, wenn Du den Kolben führst. Prüfe vorab, ob HDMI-Ausgabe auf einen schnellen Monitor möglich ist.
3. Ständer unterschätzen. Ein kippeliger Ständer macht jede hohe Vergrößerung unbrauchbar. Metallsäule und breite Basis sind wichtiger als Zusatzfunktionen.
4. Autofokus blind vertrauen. Bei Lötarbeiten kann ein Autofokus neu suchen, sobald die Spitze ins Bild kommt. Manuelle Feststellung ist hilfreich.
5. Zu kleinen Bildschirm wählen. 7 Zoll sind zum Zeigen in Ordnung, zum Arbeiten ist 10,1 Zoll angenehmer.
6. Stereomikroskop ohne Einarbeitung kaufen. Pupillenabstand und Dioptrie müssen eingestellt werden. Das dauert nur Minuten, sollte aber geschehen.

Falls Du noch nicht weißt, welche Bauart zu Dir passt, hilft der Produktfinder. Für reine Prüfungen und Dokumentation ohne Löten lohnt der Blick auf die digitalen Mikroskope und die USB-Mikroskope. Den Unterschied zwischen beiden Anschlussarten beschreibt USB oder LCD.
