Mikroskop-Beleuchtung: Köhler, LED, Ringlicht erklärt

Ein Mikroskop ist nur so gut wie sein Licht. Das gilt für das Schulmikroskop genauso wie für das Stereomikroskop auf dem Löttisch. Zu dunkel, zu grell, falsche Farbe oder ungleichmäßig ausgeleuchtet: Schon kleine Fehler lassen gute Optik schlecht aussehen. Hier erfährst Du, wann Durchlicht und wann Auflicht passt, ob LED oder Halogen besser ist, wie Du die Köhlersche Beleuchtung Schritt für Schritt einstellst und welche Lichtquelle zum Stereomikroskop gehört.

Durchlicht und Auflicht: Zwei Wege, ein Objekt zu beleuchten

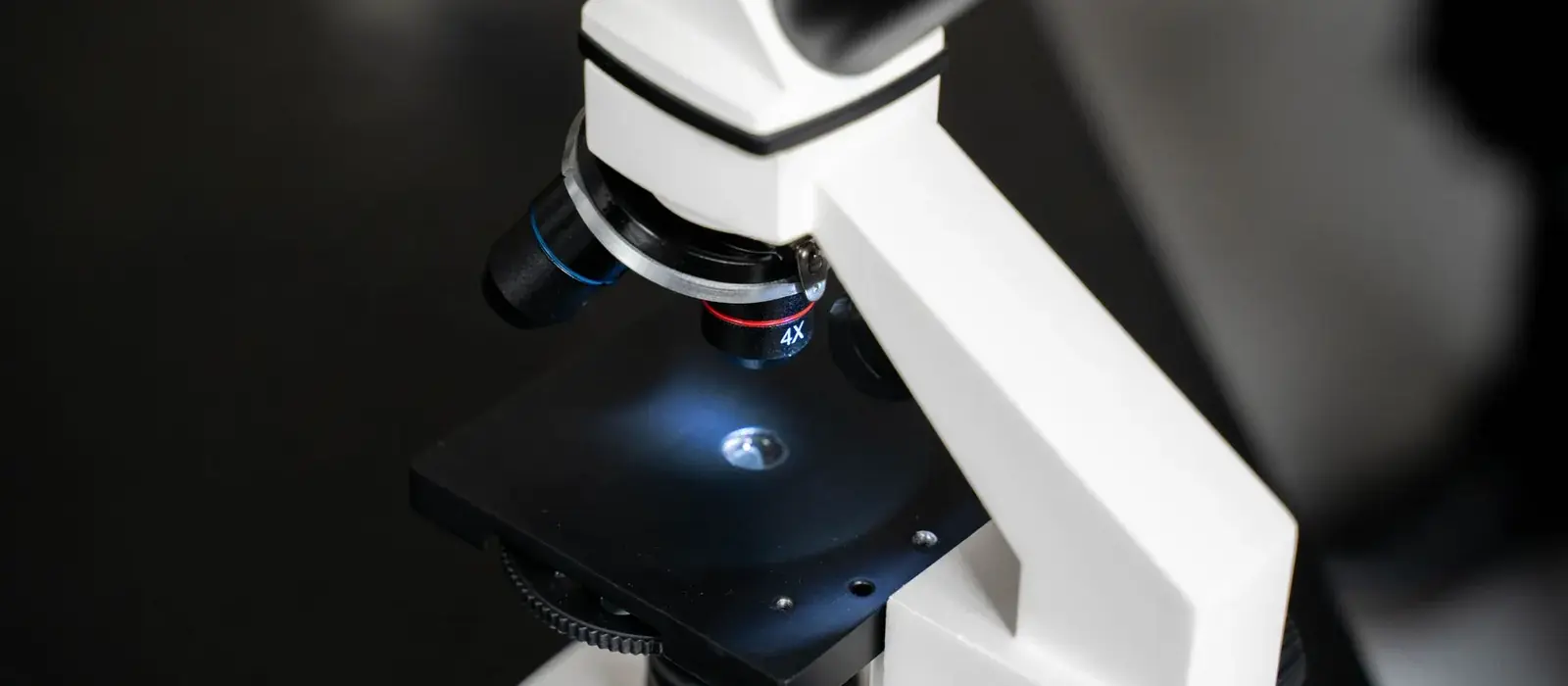

Bei Durchlicht kommt das Licht von unten, geht durch das Präparat und dann ins Objektiv. Das funktioniert nur bei durchsichtigen oder sehr dünnen Objekten: Zwiebelhaut, Wassertropfen, Schnitte, Flügel. Bei Auflicht trifft das Licht von oben auf das Objekt, und das Objektiv sieht das reflektierte Licht. Das ist nötig für alles Undurchsichtige: Münzen, Platinen, Steine, Insekten als Ganzes.

Viele Stereomikroskope bieten beides. Das Bresser Researcher ICD und das Bresser Analyth STR haben laut Hersteller LED-Beleuchtung für Auf- und Durchlicht, die sich getrennt oder gemeinsam schalten und dimmen lässt. Mit Mischlicht von oben und unten arbeitest Du dann, zum Beispiel bei durchscheinenden Insektenflügeln oder Kristallen. Mehr zu den Unterschieden der Geräte steht im Vergleich Stereomikroskop oder Lichtmikroskop.

LED oder Halogen: Welche Lichtquelle passt?

Früher war Halogen Standard, heute haben LED-Lampen fast alle Einsteigergeräte erobert. Die Unterschiede zeigen sich bei Wärme, Farbe, Dimmverhalten und Stromversorgung.

Bei der Farbe gilt die Einteilung der Lichtfarben aus der Wikipedia: Unter 3300 Kelvin spricht man von Warmweiß, zwischen 3300 und 5300 Kelvin von Neutralweiß und darüber von Tageslichtweiß. Halogenlicht liegt klar im warmen Bereich, deshalb wirkt es im Okular gelblich. Ein LED-Tageslichtweiß kommt dem natürlichen Seheindruck näher und eignet sich besonders für Fotos und gefärbte Präparate, bei denen es auf echte Farben ankommt.

Geräte wie das Bresser Erudit Basic Bino nutzen laut Hersteller eine dimmbare LED im Batteriebetrieb, die für unterwegs oder den Unterricht ohne Steckdose reicht. Achte bei Batterie- und Akku-Geräten darauf, dass die Helligkeit konstant bleibt, wenn der Akku schwächer wird. Eine gedimmte, schwächelnde LED ist beim Mikroskopieren mit 400-facher Vergrößerung oft das eigentliche Problem, nicht die Optik. Wenn Du ein älteres Halogengerät besitzt, lohnt ein Umbau auf LED selten: Gleichmäßigkeit und Kondensor sind wichtiger als die Lampenart.

Köhlersche Beleuchtung: Gleichmäßig hell und kontrastreich

Die Köhlersche Beleuchtung geht auf August Köhler zurück, der sie 1893 veröffentlichte. Ihr Prinzip: Das Bild der Lichtquelle wird absichtlich unscharf in der Präparateebene abgebildet. Dadurch siehst Du keinen Glühfaden oder LED-Chip im Bild, das Sehfeld ist gleichmäßig hell, und die Auflösung des Objektivs wird gut genutzt. Die Technik ersetzte die „kritische Beleuchtung“, bei der das Lichtquellenbild direkt auf dem Präparat lag und den Glühfaden mit abbildete.

Für die Köhlersche Beleuchtung braucht das Mikroskop eine Leuchtfeldblende am Lampenausgang, einen höhenverstellbaren Kondensor mit Aperturblende und idealerweise Zentrierschrauben für den Kondensor. Die Tabelle zeigt, was einfache Geräte meist bieten.

Zwei Beispiele aus der Liste: Das Bresser Erudit Basic Bino hat laut Hersteller einen Abbe-Kondensor mit numerischer Apertur 1,25, das Bresser Erudit DLX einen justierbaren Abbe-Kondensor. Eine Leuchtfeldblende nennen die Herstellerangaben der Liste bei beiden nicht, daher bleibt bei solchen Geräten die vereinfachte Variante.

Köhlern Schritt für Schritt

Diese Anleitung gilt für ein Durchlichtmikroskop mit Leuchtfeldblende und höhenverstellbarem Kondensor. Du brauchst nur ein Präparat mit klaren Strukturen, zum Beispiel einen gefärbten Schnitt oder ein Dauerpräparat. Mehr zu Präparaten steht im Artikel Präparat herstellen.

1. Schalte die Lampe ein und stelle sie auf mittlere Helligkeit. Lege das Präparat auf und stelle mit dem 10×-Objektiv scharf.
2. Öffne die Aperturblende am Kondensor zunächst ganz und fahre den Kondensor ganz nach oben.
3. Schließe die Leuchtfeldblende, bis nur noch ein kleiner heller Fleck im Bild bleibt.
4. Senke den Kondensor langsam ab, bis die Ränder der Leuchtfeldblende im Okular scharf erscheinen. Sie zeigen sich als Vieleck mit scharfer Kante, oft mit blauem oder rotem Saum.
5. Zentriere das Vieleck mit den Zentrierschrauben am Kondensor in der Bildmitte.
6. Öffne die Leuchtfeldblende, bis der Rand gerade eben aus dem Sehfeld verschwindet. Weiter nicht, denn überschüssiges Licht erzeugt Streulicht.
7. Stelle die Aperturblende ein. Als Faustregel kommt sie auf zwei Drittel bis drei Viertel der Objektivöffnung. Du erkennst das, indem Du ein Okular herausnimmst und in den Tubus schaust: Das helle Rund der Objektivpupille sollte nur zu etwa 70 bis 80 Prozent ausgefüllt sein. Setze das Okular wieder ein.
8. Regle die Helligkeit nur mit dem Lampenregler. Verändere nicht die Kondensorhöhe oder die Blenden, um heller oder dunkler zu werden.
9. Wechsle auf ein stärkeres Objektiv und stelle die Blenden neu ein: Bei höherer Vergrößerung muss die Leuchtfeldblende weiter geschlossen sein, die Aperturblende dagegen weiter geöffnet.

Dass Du die Einstellung nach jedem Objektivwechsel erneuerst, ist wichtig. Auch Microscope Master weist darauf hin, dass Kondensor- und Leuchtfeldblende bei jeder Benutzung und bei jedem Objektivwechsel nachgestellt werden müssen. Die Leuchtfeldblende verändert dabei nicht die Helligkeit des Bildes, sie begrenzt nur den Lichtkegel auf den Teil des Präparats, den Du wirklich siehst.

Kondensor und Aperturblende richtig einstellen

Die Aperturblende steuert, wie weit der Lichtkegel auf das Präparat öffnet. Nach Microscope Master bestimmen Aperturblende und Objektivapertur zusammen die tatsächlich wirksame numerische Apertur des Mikroskops. Das Prinzip ist ein Kompromiss:

• Blende weit offen: Mehr Licht, bessere Auflösung, aber geringerer Kontrast und mehr Streulicht.
• Blende weit geschlossen: Hoher Kontrast, mehr Schärfentiefe, aber sinkende Auflösung und Beugungssäume um die Strukturen.

Die wirksame Apertur des Kondensors sollte nicht über die des Objektivs hinausgehen, sonst entsteht vor allem Streulicht. Praktisch bedeutet das: Bei einem Objektiv mit NA 0,25 öffnest Du die Blende weniger als bei einem mit NA 0,65.

Beleuchtung am Stereomikroskop: Ringlicht und Schwanenhals

Beim Stereomikroskop wird meist von oben beleuchtet. Wikipedia nennt dafür Ringleuchten, die am Hauptobjektiv angeklemmt werden und schattenfrei ausleuchten, außerdem abgesetzte Kaltlichtleuchten als Punktstrahler. Eine Durchlichtbeleuchtung im Stativfuß ist bei vielen Geräten zusätzlich eingebaut. Welche Lichtquelle Du brauchst, hängt vom Objekt ab.

Das SWIFT mit Auslegerarm bringt laut Hersteller zwei flexible Schwanenhals-LEDs auf einem Metallsockel mit. Das erlaubt gezieltes Schräglicht und ist für Münzen oder Briefmarken besser geeignet als ein reines Ringlicht. Wer vor allem lötet oder Platinen prüft, ist mit solch einem Gerät mit zwei Schwanenhalslampen* gut bedient. Was beim Löten zählt, steht in der Bestenliste für Lötmikroskope.

Bei Glanzreflexen auf Metall oder Glas hilft Streulicht: Spanne ein Blatt Pergamentpapier als Diffusor zwischen Lampe und Objekt, oder rücke die Lichtquelle flacher an. Schwarz-weiße Tischplatten, wie sie Bresser und SWIFT laut Hersteller mitliefern, wechseln den Hintergrund: Helle Objekte siehst Du auf Schwarz am besten, dunkle auf Weiß. Weitere Details zur Geräteklasse findest Du in der Bestenliste für Stereomikroskope.

Farbtemperatur und Filter

Die Farbe des Lichts beeinflusst, wie Du ein Präparat wahrnimmst und wie die Kamera Farben aufnimmt. Wikipedia führt für Halogenlampen mit 12 Volt etwa 3000 bis 3200 Kelvin an, für Eco-Halogen mit 230 Volt etwa 2700 bis 2800 Kelvin. Tageslichtweiße LEDs liegen oberhalb von 5300 Kelvin.

• Tageslichtfilter (Blaufilter): Gleicht Halogenlicht in Richtung Tageslicht an. Sinnvoll bei Fotos und Farbvergleichen.
• Grünfilter: Erhöht bei einfachen Achromaten den Kontrast gefärbter Präparate und mindert Farbsäume, die durch die chromatische Aberration entstehen.
• Graufilter (Neutraldichtefilter): Reduziert die Helligkeit, ohne die Farbe zu verändern, etwa bei hellen Objekten.
• Diffusor oder Mattscheibe: Glättet das Licht und beseitigt Muster von LEDs.
• Polarisationsfilter: Unterdrückt Reflexe auf glänzenden Oberflächen und macht Spannungen in Kunststoffen oder Kristallen sichtbar.

Bei Kameraaufnahmen kann gedimmtes LED-Licht flackern, je nachdem, wie die Elektronik das Dimmen umsetzt. Bei Videoaufnahmen von Elektronik ist ein konstanter, ungedimmter Betrieb mit Graufilter oder weniger Abstand die sicherere Wahl. Welche Kameras sich dafür eignen, zeigt der Vergleich Mikroskopkameras.

Beleuchtung nachrüsten: Was lohnt sich?

• Externe Schwanenhals- oder Ringleuchte: Der einfachste Gewinn für Stereomikroskope, auch wenn das Gerät schon eine Lampe hat. Prüfe bei Ringleuchten den Innendurchmesser: Er muss zum Objektivgehäuse passen.
• Mattscheibe oder Pergamentpapier: Fast kostenlos, schaltet harte Schatten und Lichtquellenmuster aus.
• Lupenleuchte oder Arbeitsplatzleuchte: Für Lupen- und Handarbeit ein sinnvolles Zubehör. Mehr dazu in der Bestenliste für Lupenleuchten.
• Kondensor mit Leuchtfeldblende: Nur bei Labormikroskopen sinnvoll, die dafür ausgelegt sind.
• Akku statt Batterie: Konstante Helligkeit und weniger Abfall, wenn Du viel unterwegs mikroskopierst.

Beleuchtung bei Okular und Objektiv abstimmen

Das Licht entscheidet auch, wie viel Du aus Okular und Objektiv herausholst. Ein Objektiv mit hoher numerischer Apertur braucht einen Kondensor mit ähnlicher Apertur und ein weit geöffnetes Lichtbündel. Wie Du die passenden Teile wählst, steht im Artikel Okulare und Objektive. Die Bauteile des Stativs und ihre Funktion erklärt der Artikel zum Aufbau des Mikroskops.

Stereomikroskope mit eingebauter Beleuchtung im Überblick

Die folgenden drei Stereomikroskope stammen aus unserer Bestenliste. Sie unterscheiden sich in der Lichtausstattung: Auf- und Durchlicht, Batterie oder Netzteil, Schwanenhals oder feste LED.
