Kurz & knapp
Die Köhlersche Beleuchtung ist ein Verfahren, das Lichtquelle, Leuchtfeldblende und Kondensor so aufeinander abstimmt, dass das Präparat gleichmäßig und blendfrei ausgeleuchtet wird. Sie geht auf August Köhler zurück, der sie 1893 bei Carl Zeiss in Jena entwickelte.
Inhalt
Köhlersche Beleuchtung bedeutet, dass die Lampe nicht direkt auf das Präparat abgebildet wird, sondern die Feldblende. Dadurch bleibt das Licht gleichmäßig, Wendel oder LED-Struktur erscheinen nicht im Bild, und Du steuerst Kontrast und Auflösung getrennt voneinander. Das Einstellen heißt umgangssprachlich „Köhlern“.
Was dahintersteckt
Zwei Blenden mit unterschiedlichen Aufgaben sind beteiligt. Die Leuchtfeldblende begrenzt den beleuchteten Bereich, die Aperturblende im Kondensor regelt den Öffnungswinkel des Lichtkegels. Köhler erkannte, dass sich beide unabhängig einstellen lassen, wenn der Kondensor die Feldblende scharf ins Präparat abbildet.
Köhlern in sechs Schritten
- Stelle das Präparat mit dem 10x-Objektiv scharf.
- Schließe die Leuchtfeldblende, bis im Sehfeld ein kleines Vieleck erscheint.
- Fahre den Kondensor mit dem Höhentrieb hoch oder runter, bis die Kanten des Vielecks scharf sind.
- Zentriere das Vieleck mit den beiden Zentrierschrauben des Kondensors in die Bildmitte.
- Öffne die Leuchtfeldblende, bis das Vieleck gerade eben aus dem Sehfeld verschwindet.
- Entferne das Okular, schaue in den Tubus und schließe die Aperturblende, bis sie etwa zwei Drittel bis vier Fünftel der hellen Objektivpupille einnimmt.
Tipp: Beim Wechsel des Objektivs die Aperturblende neu einstellen, die Leuchtfeldblende nur öffnen oder schließen. Das Zentrieren musst Du in der Regel nicht wiederholen.
Was Du dafür brauchst
Nicht jedes Gerät lässt sich köhlern. Nötig sind ein höhenverstellbarer Kondensor mit Aperturblende und eine verstellbare Leuchtfeldblende am Lampenaustritt. Einsteigermikroskope haben oft nur eine Blendenscheibe und eine feste Lampe; hier fehlt die Feldblende, Du bleibst bei einer vereinfachten Einstellung.
Ergebnis in Zahlen

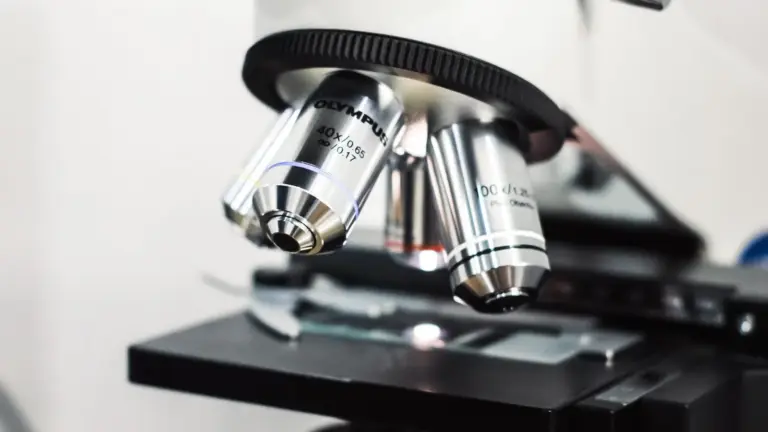

Bei einem 40x-Objektiv mit numerischer Apertur 0,65 entspricht eine auf etwa 75 Prozent geschlossene Aperturblende einer Kondensor-Apertur von rund 0,5. So behältst Du fast die volle Auflösung und gewinnst spürbar Kontrast.
Häufige Fehler beim Köhlern
- Kondensor zu tief: Das Bild wirkt flau, weil die Apertur nicht ausgenutzt wird.
- Aperturblende ganz offen: Streulicht senkt den Kontrast.
- Feldblende zu weit offen: Der Schleier im Bild bleibt, obwohl alles eingestellt wirkt.
- Vieleck nicht zentriert: Das Licht ist einseitig, die Ausleuchtung kippt zu einer Seite.
- Schmutz auf Linsen: Staub am Kondensor oder an der Lampe erscheint als Flecken, die sich beim Scharfstellen mitbewegen.
Wie lange dauert es?
Mit etwas Übung ist das Einrichten in wenigen Minuten erledigt. Bei jedem Objektivwechsel brauchst Du danach nur noch die beiden Blenden nachzustellen, den Rest behält das Mikroskop bei.
Verwandte Begriffe
- Leuchtfeldblende – begrenzt das beleuchtete Feld
- Aperturblende – steuert Kontrast und Auflösung
- Kondensor – bildet die Feldblende ab
- Durchlicht – das Verfahren, in dem man köhlert
- Zum Weiterlesen: Mikroskop-Beleuchtung im Ratgeber
Häufige Fragen
Wofür braucht man die Köhlersche Beleuchtung?
Sie sorgt für gleichmäßiges, blendfreies Licht und trennt die Kontraststeuerung von der Helligkeitssteuerung. Gerade bei 40x und höher fällt der Unterschied deutlich auf.
Kann ich mit jedem Mikroskop köhlern?
Nein. Es braucht einen höhenverstellbaren Kondensor und eine Leuchtfeldblende. Viele Kinder- und Schulmikroskope haben das nicht.
Wie oft muss ich neu köhlern?
Bei jedem Präparat-Wechsel genügt meist ein kurzer Check. Voll neu einstellst Du nur, wenn der Kondensor verstellt wurde oder die Lampe getauscht ist.
