Kurz & knapp
Das Objektiv ist die Linsengruppe nahe am Präparat, die ein vergrößertes Zwischenbild erzeugt. Es entscheidet über Auflösung, Farbtreue und Schärfe des gesamten Mikroskops.
Inhalt

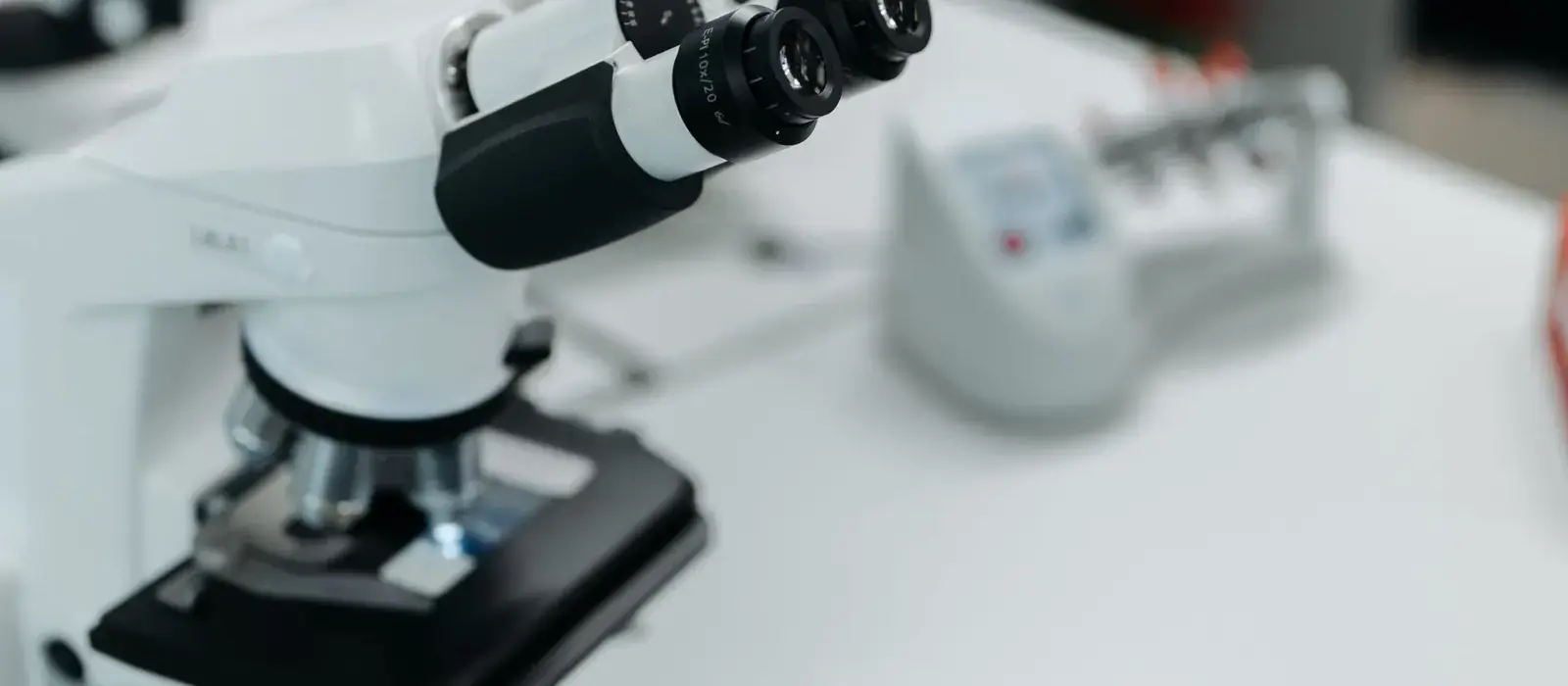

Das Mikroskopobjektiv sitzt im Objektivrevolver direkt über dem Präparat. Es sammelt das Licht aus dem Präparat, erzeugt ein vergrößertes Zwischenbild und bestimmt damit zu einem guten Teil die Bildqualität. Das Okular vergrößert dieses Bild nur noch nach.
Die Gravur entschlüsseln
Auf dem Objektivkörper steht eine Zeile wie „Plan 40x / 0,65 ∞ / 0,17“. Daraus liest Du:
- Plan: Bildfeld geebnet, siehe Planobjektiv.
- 40x: Abbildungsmaßstab des Objektivs.
- 0,65: Numerische Apertur.
- ∞ oder 160: Tubuslänge bzw. Unendlich-Optik.
- 0,17: Deckglasdicke in Millimetern, für die das Objektiv gerechnet ist.
Farbringe zur schnellen Orientierung
| Vergrößerung | Farbring | Typische Apertur | Arbeitsabstand |
|---|---|---|---|
| 4x | rot | 0,10 | mehrere Millimeter |
| 10x | gelb | 0,25 | einige Millimeter |
| 40x | hellblau | 0,65 | unter einem Millimeter |
| 100x Öl | weiß | 1,25 | deutlich unter einem Millimeter |
Der Arbeitsabstand ist der freie Raum zwischen Frontlinse und Deckglas. Je stärker das Objektiv vergrößert, desto kleiner wird er, und desto vorsichtiger musst Du fokussieren, weil die Frontlinse sonst das Präparat berührt. Mehr dazu bei Arbeitsabstand.
Welche Objektiv-Klassen es gibt
Die Korrektur reicht vom einfachen Achromat bis zum Apochromat. Dazu kommen Spezialausführungen: Immersionsobjektive für Öl, Phasenkontrastobjektive mit Phasenring und Objektive für Fluoreszenz.
Gut zu wissen: Viele Objektive nutzen das genormte RMS-Gewinde und lassen sich darüber austauschen. Bei Unendlich-Optik musst Du darauf achten, dass die Tubuslinse zum Objektiv passt.
Pflege in drei Regeln
- Berühre die Frontlinse nie mit den Fingern, Fett und Schweiß verschmieren die Optik.
- Setze Staubschutzkappen auf, wenn ein Objektiv ausgebaut oder das Gerät verstaut wird.
- Reinige nur mit Linsenpapier und einem vom Hersteller empfohlenen Mittel, mehr dazu bei Mikroskop reinigen.
Trocken- und Immersionsobjektive
Trockenobjektive arbeiten mit Luft zwischen Deckglas und Frontlinse. Ihre Apertur ist durch den Luft-Glas-Übergang begrenzt, bei 40x liegt sie üblicherweise um 0,65. Immersionsobjektive tragen die Gravur „Oil“ und brauchen einen Tropfen Immersionsöl, wodurch Werte von 1,25 bis 1,4 erreichbar sind. Manche Objektive mit hoher Apertur haben außerdem einen Korrekturring, mit dem Du Abweichungen der Deckglasdicke ausgleichst. Verwende Öl nie an einem Trockenobjektiv und umgekehrt kein Trockenobjektiv in einen Öltropfen.
Ein praktischer Anhaltspunkt für den Einstieg: Ein Satz aus 4x, 10x und 40x deckt Übersicht, Gewebe und Einzelzellen ab. Das 100x-Ölobjektiv brauchst Du nur, wenn Du Bakterien oder feinste Zellstrukturen sehen willst.
Verwandte Begriffe
- Objektivrevolver – hält mehrere Objektive
- Okular – vergrößert das Zwischenbild
- Arbeitsabstand – freier Raum zum Präparat
- Parfokalität – gleiche Schärfeebene beim Wechsel
- Passende Bestenliste: Okulare und Objektive im Vergleich
Häufige Fragen
Wie lese ich die Zahlen auf dem Objektiv?
Die erste Zahl ist die Vergrößerung, die zweite die numerische Apertur, dahinter folgen Tubuslänge und Deckglasdicke. Ein Farbring kennzeichnet die Vergrößerung zusätzlich.
Wie wichtig ist das Objektiv im Vergleich zum Okular?
Wichtiger. Das Objektiv legt Auflösung und Bildqualität fest, das Okular macht das Bild nur größer.
